高精度アルミ鍛造品、熱間鍛造技術を提供　フォージングハンマ＆プレス
ALUMINUM ALLOY FORGED PARTS, HOT FORGING HAMMER＆PRESS

4ポイント サスペンション ワイドラムプレス　
NITTAN MASSEY 4 POINT SUSPENTION WIDE RAM PRESS

製品ラインナップ　PRODUCTS LINEUP

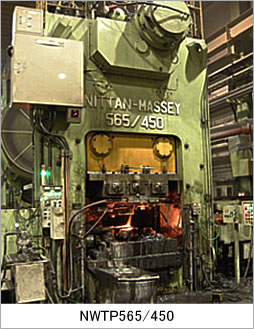

・NWTP125/100 ・NWTP150/190 ・NWTP315/250 ・NWTP440/350 ・NWTP565/450 ・NWTP750/600

ラム調整はウェッジタイプと電動調整仕様を選べます。

特徴

1. 4ポイントサスペンション機構：
   コネクチングロッド4本でワイドラムを駆動します。偏心荷重に強く、3ステーション金型取り付けて作業できます。その場合、両端のステーションのラム荷重はセンターステーションの25％落ちで作業可能です。
2. 作業性のよいフレームデザイン：
   奥行き寸法がコンパクトで、ワイドラムなので作業面が広く、ワークの搬入、搬出が容易です。ロボット等の自動化もしやすくなります。

精密鍛造への応用

1. 薄物型割線のシェービング
2. 寸法公差の厳しい製品のコイニング
3. 複雑形状製品の歪矯正
4. ベアリング素材の熱間荒地成型、据えこみ成型
5. 精度の要求される孔抜き、バリトリミング
6. ロボットを利用した精密鍛造品のトリミング自動化

詳細、スペック、カタログ請求、納入実績等はお問い合せ願います。

---

NITTAN MASSY 4 POINT SUSPENTION WIDE RAM PRESS INTRODUCTION

Auxiliary to NITTAN MASSY HIGH SPEED FORGING PRESSES AND NITTAN AIR DROP HAMMERS, a range of four suspension type presses is available with exceptionally large table and ram working areas. These presses are designed to carry out auxiliary forging operations including pre-forming, setting sizing, trimming and piercing. By using the wide ram press for these operations, instead of wasting strokes of the higher cost forging machine, greater utilization is achieved. A strong ring-form frame, fabricated from heavy steel plate, has large openings in the sides to facilitate feed and clearance of forgings by means of mechanical conveyors. The heavy-duty multi-plate clutch, proved over many years on NITTAN MASSY presses, ensures long trouble-free working under the most arduous conditions.

You are able to choice its shut height adjusting system from 2type.

1. RAM Wedge Type
2. RAM Motor adjusting Type
